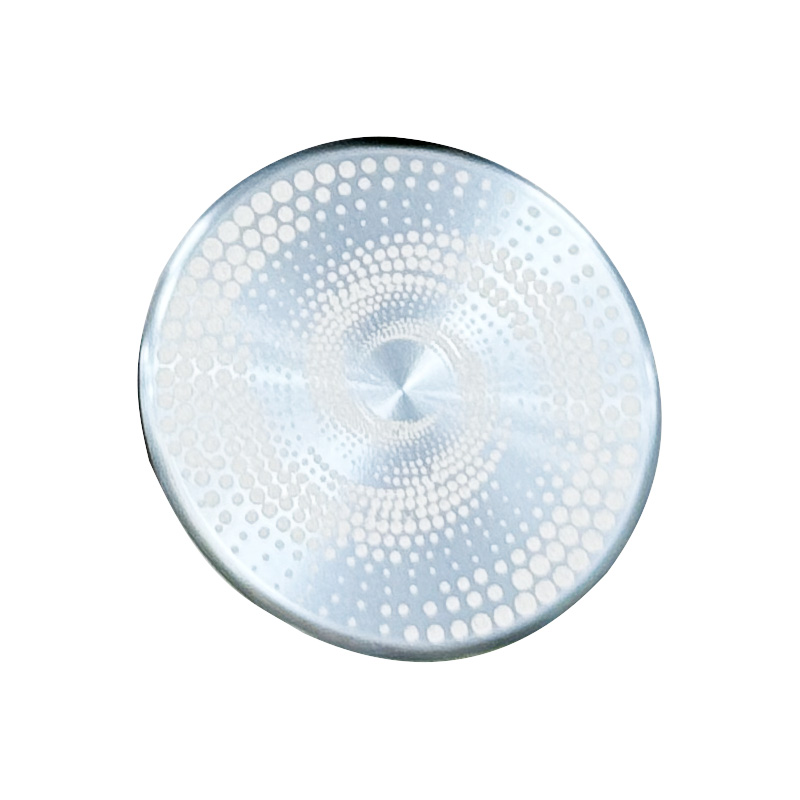

CD紋作為精密加工領域的標志性工藝，其同心圓紋理的均勻度、光澤度及長期穩定性，直接反映制造企業的技術實力。要實現高精度CD紋加工，需從設備、工藝、材料、環境四大維度構建閉環控制體系。

一、設備精度：奠定加工基礎

1. 主軸系統：采用空氣軸承或液體靜壓軸承主軸，轉速波動控制在±2rpm以內，端面跳動≤0.1μm，確保旋轉精度。
2. 刀具系統：定制金剛石涂層刀具，刃口半徑≤0.05mm，搭配高頻響電主軸，實現微米級切削深度控制。
3. 伺服系統：全閉環控制，X/Y軸定位精度≤0.5μm，Z軸重復定位精度≤0.3μm，配合納米插補算法，消除軌跡誤差。

二、工藝優化：突破精度極限

1. 切削參數：
   • 轉速匹配：根據材料硬度動態調整主軸轉速（8000-15000rpm），避免顫振。
   • 進給策略：采用螺旋進給路徑，進給量控制在0.01-0.05mm/r，確保紋路連續性。
   • 切削深度：分層銑削，單層切深≤0.02mm，總切深不超過材料去除余量的30%。
2. 冷卻潤滑：
   • 微量潤滑（MQL）技術，油霧粒徑≤2μm，冷卻液流量精確到0.1ml/h，減少熱變形。
   • 低溫冷風（-10℃至-30℃）輔助，抑制加工硬化，提升表面粗糙度至Ra0.05以下。
3. 振動控制：
   • 主動阻尼減振器，衰減頻率覆蓋10-1000Hz，振幅抑制≥80%。
   • 加工路徑優化，避免模態耦合引發的再生顫振。

三、材料適配：釋放工藝潛力

1. 材質選擇：
   • 鋁合金：優先選用7075-T6等高強度合金，硬度≥150HBW，減少讓刀量。
   • 不銹鋼：316L等奧氏體不銹鋼，需預處理消除加工硬化層。
2. 預處理工藝：
   • 應力退火：500℃保溫2小時，消除鑄造/鍛造殘余應力。
   • 表面滾壓：提高表面硬度20%-30%，延長刀具壽命。

四、環境管控：保障穩定輸出

1. 溫濕度控制：恒溫車間（20±1℃），濕度45%-55%，配備空氣凈化系統，過濾0.3μm以上顆粒。
2. 在線檢測：
   • 激光干涉儀實時監測主軸精度，誤差補償周期≤5分鐘。
   • 白光干涉儀檢測表面形貌，3D輪廓儀驗證紋路間距誤差≤±1μm。
3. 誤差補償：
   • 空間誤差補償技術，修正幾何誤差、熱誤差等21項誤差源。
   • 神經網絡算法預測刀具磨損，提前調整切削參數。

通過上述體系的協同作用，CD紋加工精度可達到：同心度≤3μm，紋路間距誤差≤±1μm，表面粗糙度Ra≤0.02μm。這種精度水平不僅滿足消費電子、光學儀器等領域的嚴苛要求，更為高端制造提供了可靠的工藝保障。
